Midas HUB4
| Artikel # | 218125 |
| Marke | Midas |
| Kategorie | Audio Signalprozessor/ Kopfhörerverteilersystem |
| Marken-Kategorie | Midas - Verteilersystem |

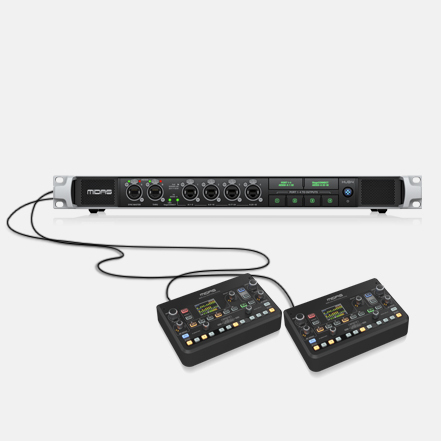

Persönliche Überwachung mit DP48
Der Midas HUB4 ist das Multitool in Ihrem Bühnenrack und bietet analoge und digitale Ausgänge für verschiedene Anwendungen. HUB4 kann bis zu vier DP48 Personal Monitor Mixer mit PoE (Power over Ethernet) und 48 Kanälen mit 24-bit / 48 kHz Audio versorgen. HUB4 sammelt außerdem 48 Upstream-Audiokanäle und leitet diese an das FOH-Pult weiter, entweder von Stageboxen, die an den AES50-B (THRU)-Port angeschlossen sind, oder von 8 Return-Kanälen von jedem der Ports 1-4.
Kaskadierende Hubs für große Aufbauten

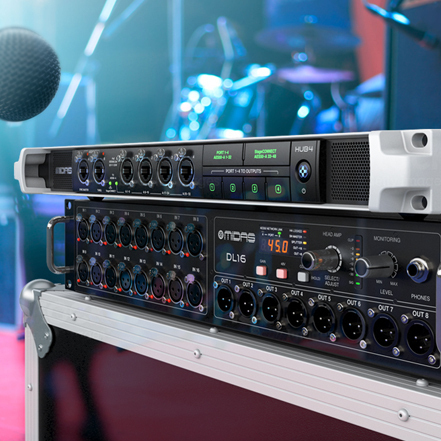

Um den Herausforderungen großer Monitoring-Setups gerecht zu werden, kann der HUB4 leicht in Reihe geschaltet werden, um zusätzliche DP48-Ports zur Verfügung zu stellen, bis hin zu Anwendungen für Symphonieorchester. Andererseits kann der HUB4 auch in Situationen eingesetzt werden, in denen zusätzliche I/Os über denselben AES50-Link mit dem Mischpult verbunden werden sollen. Um diese AES50-Verbindung zum Mischpult auszubauen, können digitale Stageboxen wie die Midas DL16 oder DL32 an den AES50-B (THRU)-Port des HUB4&rsquo angeschlossen werden. Das Pult kann die Signale an die jeweiligen Bühnenausgänge weiterleiten und gleichzeitig 48 Kanäle von den Bühneneingängen über den HUB4 empfangen.
Analoge Ausgänge für IEM-Transmitter

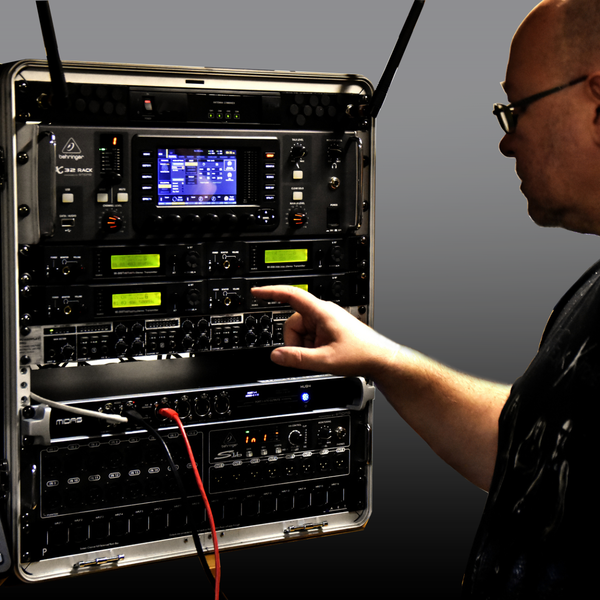

HUB4 verfügt über 16 symmetrische Line-Pegel-Ausgänge, die die 8 Stereomischungen von den angeschlossenen DP48-Mischern für die Verbindungen im Side-Rack übertragen können. Es müssen also keine zusätzlichen Leitungen von den persönlichen Mischpulten zu den Sendern verlegt werden, was die Einrichtungszeit und die Zuverlässigkeit erheblich reduziert. Alternativ können diese analogen Ausgänge auch als Reserveausgänge auf der Bühne verwendet werden, die Signale direkt von den FOH-Konsolen empfangen, z. B. als Talkback- oder Side-Fill-Ausgänge.
Unterstützung von Midas Konsolen der M32-Serie
HUB4 kann Steuermeldungen von M32-FOH-Pulten an DP48-Personalmixer sowie Fernsteuerungsmeldungen zwischen DP48-Geräten übermitteln. Midas DP48 Personal Monitor Mixers unterstützen die Fernsteuerung anderer DP48-Geräte und können auch Steuerinformationen von M32-Mischpulten empfangen. Diese M32-Steuerungsinformationen umfassen Zuweisungen, Namen und Farben von Kanälen, die über AES50 zur einfachen Konfiguration von Personal Mixern übertragen werden. HUB4 kann Steuermeldungen vom FOH-Pult an persönliche Mischpulte sowie zwischen persönlichen Mischpulten übertragen. Dieses Steuermeldungssystem funktioniert, wenn DP48-Einheiten an die Ports 1-4 oder an die Ports von verketteten Hubs angeschlossen sind.
Midas DL8 PoE (Power over Ethernet) Powered Stage Boxen
der HUB4 lässt sich problemlos mit der neuen Midas DL8-Stagebox verbinden, so dass sperrige analoge Sub-Snakes der Vergangenheit angehören. Die DL8-Stagebox kann mit einem der HUB4 Ports 1-4 über ein einfaches CAT5E STP-Kabel verbunden werden. Diese Kabelverbindung vom HUB4 kann bis zu 4 Stageboxen über PoE-Unterstützung direkt mit Strom versorgen – IEEE802.3at pro Port – was kürzere analoge Leitungen auf der Bühne ermöglicht.
Weiterleitung der Fernsteuerung über HUB4
HUB4 ermöglicht auch eines der außergewöhnlichen Merkmale von DP48 Personal Monitoring-Systemen, bei denen ein DP48-Gerät als Master bezeichnet und zur Steuerung eines oder mehrerer DP48-Geräte im Slave-Modus verwendet werden kann. HUB4 stellt sicher, dass Personal Mixer aufgezählt werden und dass der Master, d.h. der DP48, der an Port 1 des ersten HUB4 in einer Daisy-Chain angeschlossen ist, die jeweiligen Slaves steuern kann. Auf diese Weise kann entweder ein technisch versierter Bandkollege oder der Techniker Talenten auf der Bühne mit ihrem persönlichen Monitorsound helfen.
EtherCON CAT5E-STP für AES50-Fernverbindungen bis zu 100 m Länge
HUB4 verwendet robuste EtherCon-Anschlüsse nach Industriestandard, um einen stabilen Betrieb in Live-Produktionsumgebungen zu gewährleisten. Die beste Leistung erzielen Sie mit einem hochwertigen CAT5E STP-Kabel, wie z. B. dem Klark Teknik NCAT5E-50, das einen Fernbetrieb über eine Entfernung von bis zu 100 m ermöglicht.
Bedienelemente & Konnektivität
HUB4’s große, hintergrundbeleuchtete Tasten auf der Vorderseite zeigen an, wenn ein Gerät an den entsprechenden AES50-Port angeschlossen ist und ob die Upstream-Signale an die gewünschten Ausgänge gesendet werden.
- - Personal Monitoring System Hub mit PoE-Fernspeisung für bis zu 4 DP48 Personal Mixer und kompatible Stageboxen
- - AES50 IN- und THRU-Anschlüsse für die Kaskadierung von Hubs oder Stageboxen mit 48 bidirektionalen Kanälen bei 48/44,1 kHz
- - 16 symmetrische analoge Ausgänge zum Senden von 4x2 persönlichen Stereomischungen an IEM-Sender im Seitenrack
- - Kanalbenennung und Gruppenzuweisungen können von kompatiblen M32-Konsolen verteilt werden
- - Midas DL8 Stage Boxen können über die Ports 1-4 angeschlossen und mit Strom versorgt werden
- - Persönliche Mischausgänge können über AES50 Upstream zu angeschlossenen Konsolen abgehört werden
- - Unterstützt die ferngesteuerte Weiterleitung eines DP48-Personalmixers von einem anderen DP48
- - Tasten auf der Vorderseite zum Senden von Signalen an die analogen Ausgangsgruppen 1-4, für StageCONNECT und für AES50-A Upstream
- - StageCONNECT-Ausgang mit Phantomspeisung für den Anschluss anderer StageCONNECT-Geräte zur gemeinsamen Nutzung von 32-Kanal-Audio, unkomprimiertem 24-Bit-PCM, 44,1/48 kHz, mit einer Latenzzeit von weniger als einer Millisekunde, über jedes Standard-XLR-Mikrofon oder DMX-Kabel
- - Remote-Betrieb über abgeschirmtes CAT5e-Kabel mit einer empfohlenen Länge von bis zu 80 m / 260 Fuß
- - Mit Neutrik etherCON* AES50 Netzwerkanschlüssen
- - Robustes 1U-Gehäuse für Langlebigkeit in mobilen Anwendungen
- - Auto-Range Universal-Schaltnetzteil
| Produktabmessungen | |
|---|---|
| Tiefe | 294mm |
| Breite | 482mm |
| Höhe | 50mm |
| Produktdetails | |
|---|---|
| Produktnummer | 218125 |
| Marke | |
| Kategorie | |
| Marken-Kategorie | |
| Relevanzrang in Kategorie Audio Signalprozessor/ Kopfhörerverteilersystem | |
| Datum | November 2020 |
| Abmessungen | |
|---|---|
| Gewicht | 3.96kg |
| Tiefe der Box | 563mm |
| Breite der Box | 482mm |
| Höhe der Box | 93mm |
