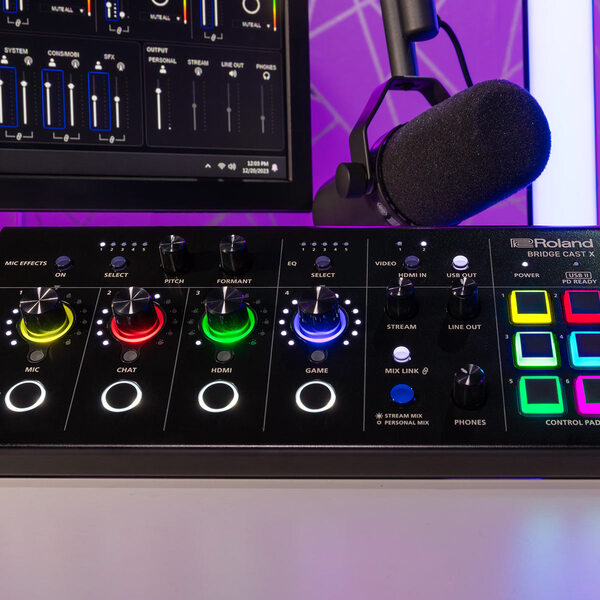

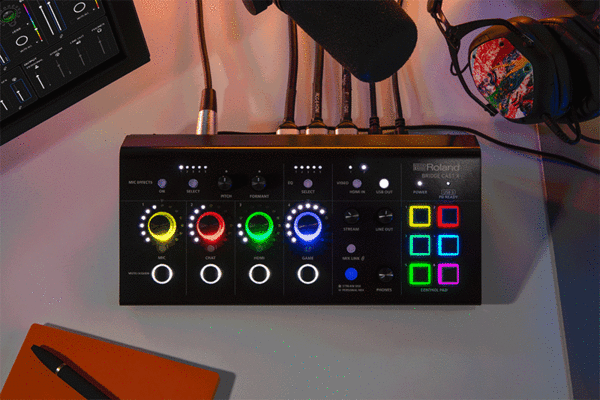

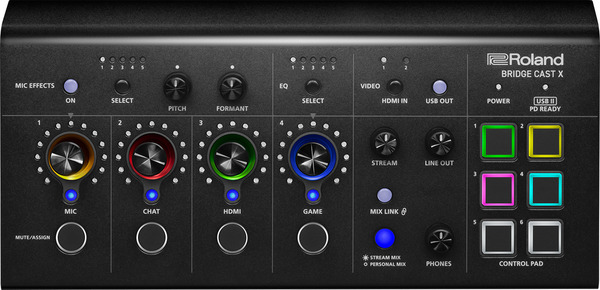

Roland Bridge Cast X / Dual Bus Streaming Mixer with Video Capture

Broschüre „Lies mich zuerst“
USB 3.2 Typ-C(R)-zu-Typ-C(R)-Kabel
USB 2.0 Typ-C(R)-zu-Typ-C(R)-Kabel (POWER)

VIDEO-Spezifikationen: HDMI IN/THRU Formate: - 1280 x 720/50p, 59,94p, 60p, 100p, 119,88p, 120p (CTA-861-F) - 1920 x 1080/23,98p, 24p, 25p, 29,97p, 30p , 50p, 59,94p, 60p, 100p, 119,88p, 120p (CTA-861-F) – 2560 x 1080/23,98p, 24p, 25p, 29,97p, 30p, 50p, 59,94p, 60p, 100p, 119,88 p, 120p (CTA-861-F) – 3840 x 2160/23,98p, 24p, 25p, 29,97p, 30p, 50p, 59,94p, 60p (CTA-861-F) – 1280 x 720/60 Hz (VESA DMT) – 1920 x 1080/60 Hz (VESA DMT) – 2560 x 1440/60 Hz (VESA CVT Reduced Blanking) – 2560 x 1080/60 Hz (VESA CVT Reduced Blanking) – 3440 x 1440/60 Hz (VESA CVT Reduced Blanking) – 1920 x 1080/240 Hz - 2560 x 1080/144 Hz - 2560 x 1440/144 Hz - 3440 x 1440/100 Hz - Die aufgeführte Bildwiederholfrequenz (Hz) ist der Maximalwert jeder Auflösung. - HDR (High Dynamic Range) Unterstützte HDMI IN/THRU-Formate (bei Verwendung des USB-Videoausgangs): - 1280 x 720/50p, 59,94p, 60p (CTA-861-F) - 1920 x 1080/29,97p, 30p, 50p , 59,94p, 60p (CTA-861-F) - 3840 x 2160/29,97p, 30p, 50p, 59,94p, 60p (CTA-861-F) USB-Videoausgabeformat: - YUY2 (unkomprimiert), Motion JPEG (komprimiert). ) USB-Videoausgangsauflösung: - 1920 x 1080, 1280 x 720, 640 x 480 - *Die maximale Bildrate beträgt 60 fps. AUDIO-Spezifikationen: Eingangskanal: - MIC - AUX - HDMI (*1) - USB CHAT (*2) - USB GAME (*2) - USB MUSIC (*2) - USB SYSTEM (*2) - KONSOLE/MOBIL (*2) 3, *4) - (*1) Lineares PCM 48 kHz, 2 Kanäle, 5.1 Kanäle, 7.1 Kanäle - (*2) Wenn die USB-Port-Verbindungseinstellung „PC“ ist – (*3) Wenn die USB I-Port-Verbindungseinstellung ist „KONSOLE/MOBILE“ – (*4) Wenn die USB II-Anschlussverbindungseinstellung „MOBILE“ ist. Ausgangskanal: – LINE OUT – PHONES – AUX (*5) – USB MIC (*5) – USB STREAM (*6) – USB PERSÖNLICH (*6) - USB-KONSOLE/MOBIL (*7, *8) - (*5) Mikrofon-Audio wird über die CTIA MIC-Buchse ausgegeben - (*6) Wenn die USB-Anschlussverbindungseinstellung „PC“ ist – (* 7) Wenn die Verbindungseinstellung des USB-I-Anschlusses „KONSOLE/MOBILE“ ist - (*8) Wenn die Verbindungseinstellung des USB-II-Anschlusses „MOBILE“ ist Audio-Mixing-Bus: - 2 (STREAM MIX, PERSONAL MIX) Sampling-Frequenz: - Windows: 44,1 kHz, 48 kHz, 96 kHz – macOS/iOS/Andere: 48 kHz Signalverarbeitung: – AD/DA: 24 Bit – Interne Verarbeitung: 32-Bit-Gleitkomma-Effekte: – MIC: Sprachwechsler, Rauschunterdrückung, Kompressor, Equalizer , De-Esser, Reverb, Low Cut – CHAT: De-Esser, Kompressor – HDMI: Equalizer, Virtual Surround – GAME: Equalizer, Virtual Surround – STREAM: Delay Audio File Player: – Anzahl der Spuren: 2 – Datenformate: WAV (Linear PCM, 48 kHz, 16 Bit, Stereo/Mono) – Maximale Zeit: 5 Sekunden/Track Eingangspegel: – MIC: -87-- -12 dBu (Maximum: 0 dBu) - HEADSET MIC: -56-- - 12 dBu (Maximum: 0 dBu) - AUX: -10 dBu (Maximum: +2 dBu) Eingangsimpedanz: - MIC: 8 kOhm - HEADSET MIC: 1,3 kOhm - AUX: 10 kOhm Ausgangspegel: - LINE OUT: -4 dBu (Maximum: +8 dBu) - PHONES/HEADSET: +1 dBu (Maximum: +13 dBu) - PHONES/HEADSET: 78 mW + 78 mW (32 Ohm) - PHONES/HEADSET: 35 mW + 35 mW ( 250 Ohm) Ausgangsimpedanz: - LINE OUT: 1,1 kOhm - PHONES/HEADSET: 10 Ohm - AUX (MIC): 940 Ohm ALLGEMEINE Spezifikationen: Anschlüsse: - MIC-Buchse: XLR-Typ (Phantomspeisung DC 48 V, 6 mA max.) - PHONES/HEADSET-Buchse: Stereo-Miniklinkentyp (CTIA, PLUG-IN-Stromversorgung) - AUX-Buchse: Stereo-Miniklinkentyp (TRRS) - LINE-OUT-Buchse: Stereo-Miniklinkentyp (TRS) - HDMI IN 1--2, THRU Buchse: HDMI Typ A (*9, *10) – USB I-Anschluss: USB Typ-C(R) (*11) – USB II-Anschluss: USB Typ-C(R) (*12, *13) – USB POWER IN-Anschluss: USB Typ-C(R) (*14) (*9) HDCP unterstützt – (*10) Multiformat unterstützt – (*11) Audio/MIDI/HID unterstützt – (*12) Video/Audio/MIDI /HID unterstützt – (*13) Kann USB PD (Power Delivery)-kompatible Smartphones mit Strom versorgen (wenn 9 V/3 A an der USB POWER IN-Buchse anliegen) – (*14) Erfordert einen USB PD-kompatiblen AC-Adapter, der 5 V liefern kann /3A oder 9V/3A Stromversorgung: - USB-Bus-Stromversorgung (*15) - USB-PD-kompatibler AC-Adapter (separat erhältlich) (*15) Busbetrieb bei Anschluss an den USB-II-Anschluss mit einem PC, der 5V/3A Strom liefern kann Stromaufnahme: - 5 V DC, 3 A - 9 V DC, 3 A (*16) - (*16) Bei der Stromversorgung eines an den USB-II-Anschluss angeschlossenen Smartphones. Betriebssystem: - Microsoft Windows 10, Windows 11 - Apple macOS 12 oder höher – Apple iOS 16 oder höher – *Obwohl Roland zahlreiche Konfigurationen getestet und festgestellt hat, dass ein Computersystem, das dem oben beschriebenen ähnelt, im Durchschnitt einen normalen Betrieb des BRIDGE CAST X ermöglicht, kann Roland nicht garantieren, dass ein bestimmter Computer allein aufgrund der Tatsache, dass es die oben genannten Anforderungen erfüllt, zufriedenstellend mit der BRIDGE CAST X verwendet werden kann. Dies liegt daran, dass es zu viele andere Variablen gibt, die die Verarbeitungsumgebung beeinflussen können, einschließlich Unterschieden im Motherboard-Design und der jeweiligen Kombination anderer beteiligter Geräte.
