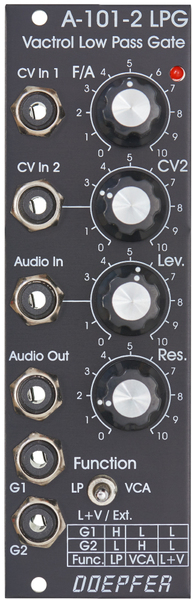

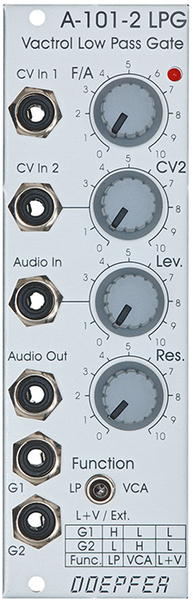

Doepfer A-101-2 Vactrol Lowpass Gate / LPG

A-101-2 est une combinaison basée sur vactrol de filtre passe-bas (LP) et VCA et a été inspiré par le module Buchla 292. Le terme "Low Pass Gate" a été créé par Don Buchla et signifie un module qui peut être commuté entre passe-bas et VCA. Le contrôle (manuellement et via CV externe) est responsable de la fréquence en mode passe-bas et de la sonie en mode VCA. De plus, un mode combiné LP + VCA est disponible. Dans ce mode, le son devient plus terne à mesure que le volume diminue. Contrairement à la conception Buchla, l'A-101-2 propose des atténuateurs pour l'entrée CV et audio, un contrôle de résonance manuel et deux entrées de porte pour contrôler la fonction du module en plus de l'interrupteur à bascule manuel. En principe, l'A-101-2 est un filtre passe-bas de 12 dB qui peut être commuté sur VCA ou sur une combinaison de passe-bas et de VCA. Les éléments de contrôle de la fréquence (mode LP) resp. l'amplitude (mode VCA) sont ce que l'on appelle des vactrols. Les vactrols sont connus pour leur comportement sonore fluide. Pour plus de détails généraux sur les vactrols, veuillez consulter la page Vactrol Basics. En raison du circuit vactrol, le signal audio n'est pas complètement atténué en mode VCA au réglage minimum de la commande F / A. La fréquence (en mode LP) resp. L'amplitude (en mode VCA) est contrôlée manuellement (F / A) et par les 2 entrées de commande CV1 (sans atténuateur) et CV2 (avec atténuateur). L'entrée audio est équipée d'un atténuateur pour activer également la distorsion (une distorsion au-dessus de la position 5 est obtenue avec des niveaux audio standard A-100, par exemple VCO). La fonction de résonance "colore" le son et est réglable jusqu'à l'auto-oscillation. La résonance et par conséquent l'auto-oscillation peuvent varier avec la fréquence du filtre en raison des tolérances de vactrol. En raison du circuit, la résonance a une petite influence sur le niveau audio (augmentation de la résonance = augmentation du niveau audio). Pour obtenir le son Buchla original, la commande de résonance doit simplement être réglée complètement dans le sens antihoraire. La fonction du module est contrôlée par un interrupteur manuel. Les positions gauche et droite du commutateur correspondent à LP resp. Mode VCA. En position médiane, on obtient la combinaison du passe-bas et du VCA. Dans cette position, il est également possible de contrôler le fonctionnement du module par les deux entrées Gate G1 et G2. Le tableau imprimé sur le panneau avant montre la connexion entre les niveaux de porte (L = bas, H = haut) et la fonction du module.
